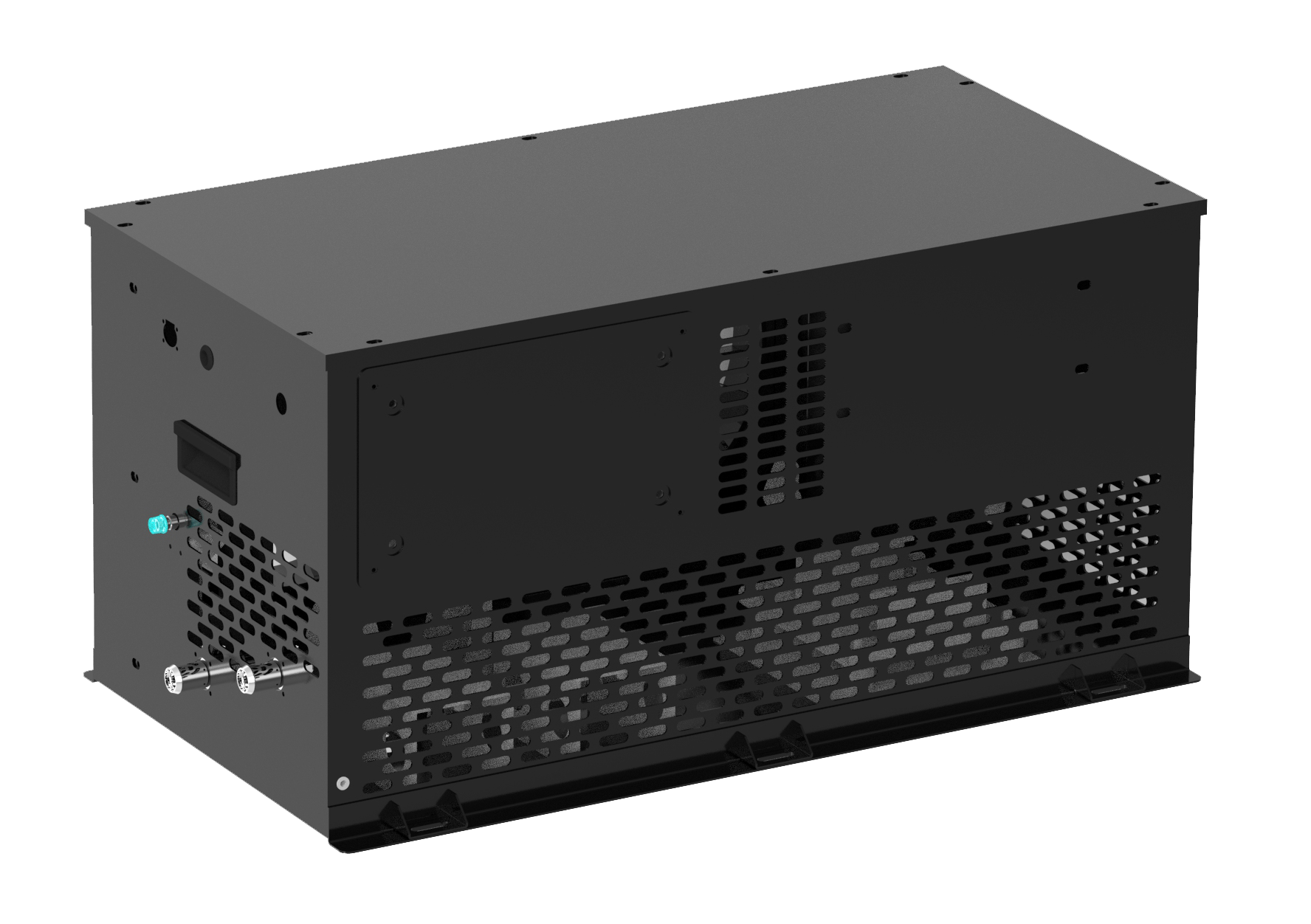

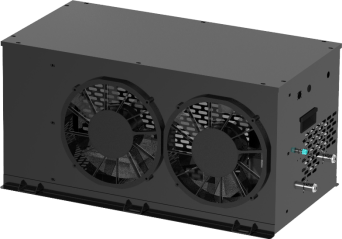

电池热管理机组8KW/ Battery thermal management unit 8KW
|
类别 |
型号参数 |
备注 |
|
产品型号 |
CT-GATMS-8 |
|
|
额定功率 |
≤3.7Kw（制冷） |
|
|
输入动力电压 |
DC350~750V |
|
|
输入控制电压 |
18~32VDC（供电功率不小于600W） |
|
|
制冷量 |
6~8KW |
|
|
通讯 |
CAN2.0, 波特率250Kbps，不提供终端电阻 |
可适配500kbps |
|
制冷剂/充注量 |
R134a(出厂已充注) |
|
|
系统保护功能 |
高压保护，低压保护，水温监测功能 |
|
|
工作环境温度 |
-30~+55℃ |
|
|
冷凝风机 |
DC24V、排风 |
可适配吸风 |
|
管路接口 |
出水口外径：φ25；进水口外径φ25 |
|
|
参考标准 |
QC/T656、QT/T657、GB/T 21361等 |
|
|
膨胀水箱 |
图纸型号：XPSX40-CTNET-03/ |
|
|
水位开关：有水导通），引线300mm，插件AMP282104-1 |
||
|
安装方式：客户外置 |
||
|
接口尺寸：补水口φ25；溢气口φ10；排气口φ8 |
||
|
水泵 |
扬程13M（流量≥30L/min），流量58L/min(0扬程时) |
|
|
供电方式：DC24V，由整车提供 |
||
|
安装方式:内置安装 |
||
|
水暖加热器 |
功率：0~6KW |
可适配CAN通讯 |
|
电压：300~750VDC， |
||
|
安装方式：内置安装 |
